第105話：DK-210(エレキー)をリレーキーイング化

自分は、昔からハイモンドのUFO-001というエレキーを使って
真空管式のリグでCWに出ていたのですが、ここ数年エレキーの
調子が悪くなり、符号がちゃんと出なくなってしまいました。

その後は、エレキー内蔵のリグで出ていたので特に不便は無かったのですが、
やはり汎用の外付けエレキーが１つ欲しいなと思うようになりました。

最近、ダイワのDK-210というエレキーを入手し、自分の感覚にぴったりで、
キー出力端子も２系統（一般的な＋端子とブロックバイアス用の－端子）
出ているのでとても便利なのですが、昔の送信機はメーカーによって
キーイング回路がバラバラなので、リグを替える度にキーイング回路を確認して
いちいちDK-210の背面のプラグを抜き差しする必要があります。

DK-210
　　

背面のキー出力端子
　　

今回、この面倒を解消するため、現在の２系統のキー出力の他に、汎用の
リレーキーイング回路を追加することにします。
回路と言っても、リレーと数点の部品を追加するだけの簡単なものです。
単純な接点のON/OFFなので、普通の縦ぶれ電鍵を繋いだのと同じで、
送信機のキーイング回路を気にすることなく、汎用に使えます。

ジャンク箱を漁っていたら、オムロンのG6H-2というリレーが出てきましたので
今回はこれを使います。

G6H-2
　　　　

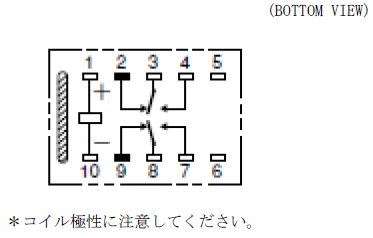

G6H-2の内部回路
　　　　

リレーがとても小さくて軽いので、基板を用いずに、DK-210の中に空中配線で組み込みました。
出力ケーブルは、背面にちょうど適当な穴が開いていましたので、ここから引き出しました。
リレーのカチカチ音もほとんど気になりません。

結線図

改造後の背面
　　

最後に昔の6m機のTR-5200に繋いでテスト。いい感触でキーイング出来ました。
　　
