前回、DK-210にリレーキーイング回路を組み込みましたが、
ついでなので、セミブレークイン回路も組み込んでみました。

CWの「ブレークイン」というのは、電鍵を叩いたら自動的に送信機が
送信状態になる機能のことで、現代のリグには必ず入っている機能なので、
あえて必要ではないのですが、前回テストで使った6m機(TR-5200)などは、
CWで送信する時に手動で「SEND」SWをONにして送信状態にしてから
電鍵を叩いてCW電波を出す、というやり方で、この時代のリグとしては
これが一般的なやりかたでした。
特に6m機はその傾向が強かったと思います。
(オールモード機のTS-600でさえ、ブレークイン機能はオプションでした)

というわけで、今回の目的は、DK-210を"ブレークイン機能が無い"昔のリグに
繋いで、リグの内部改造なしにブレークインを実現させる、というものです。

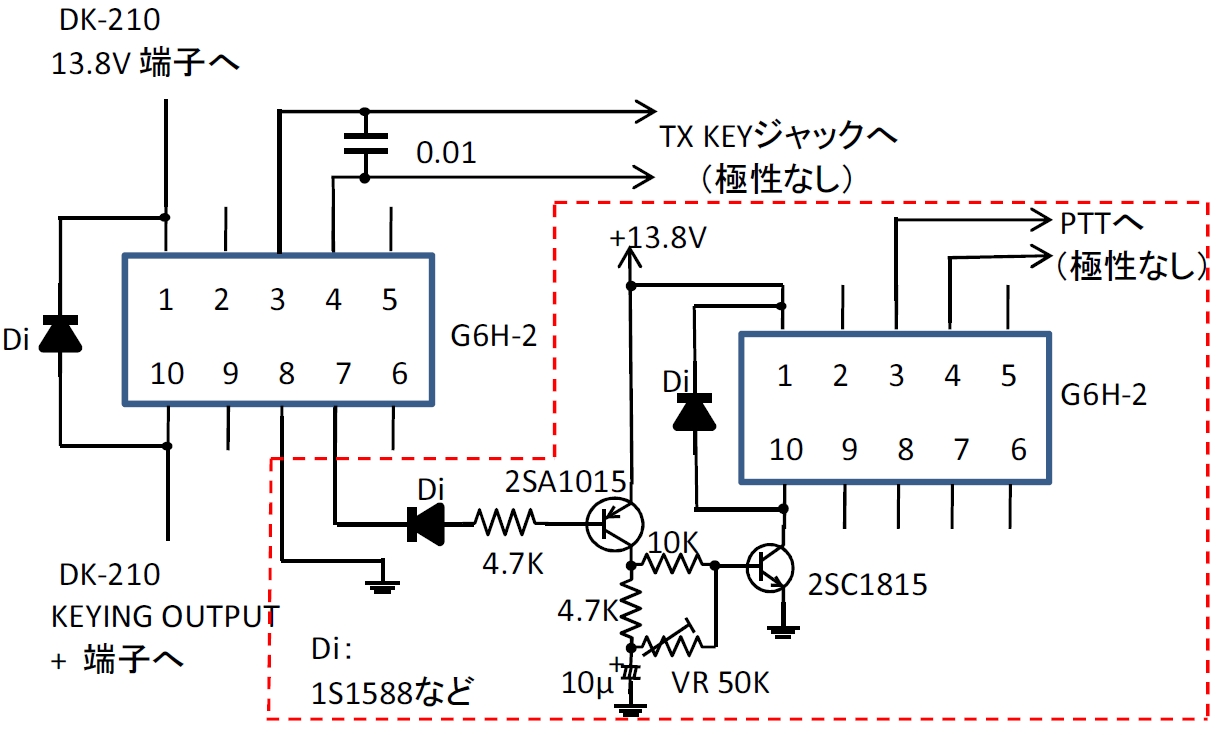

実際の回路は下図になります。

　　

左側の部分は前回のリレーキーイング回路のままで、
赤枠で囲んだ部分が今回追加したセミブレークイン回路です。
左側のリレーで接点がONすると、右側のリレーの接点もONになり、
この接点をリグのPTTに接続すると、リグが送信状態になります。
さらに左側のリレーがON→OFFになると、2SA1015の後のCRで構成された
遅延回路が働き、少し遅れてから右側のリレー接点がOFFになります。
この遅延時間内に左側のリレーが再びONになると右側のリレーはOFFに
ならないので、結果、CW符号が途切れることなく送信状態が継続します。
これがセミブレークインです。

ちなみに昔のSSB機では「VOX」と言って、SSBでマイクのPTTを押さずに
音声だけで送信状態にさせる機能がありましたが、CWのセミブレークインも
このSSBのVOX回路を共用していました。
(キーを叩く→SIDETONE発生→VOX入力)

DK-210でもSIDETONEがありますが、今回はSIDETONEを利用したVOXにはせず、
もっと簡単な方法でブレークインを実現しました。
回路自体は、「FB News」のJO2ASQ局の記事を参考にさせていただきました。

今回改造したDK-210の内部写真 (今回は空中配線にせず基板に配置)


DK-210の背面（前回のKEY出力に、PTT出力を追加）



改造後、再びTR-5200に繋いでテスト。
(動画ではないので分かりにくいが、SEND-SWがRECのままでCW電波が出ている)
DK-210のリレーが2段になったので、符号が頭切れにならないかどうか心配したのですが、
全く問題ありませんでした。
