昨年秋にHFハイバンドをシングルバンドのワイヤーANTに替えて以来、
ATU(オートアンテナチューナー)を使わなくなって半年経ちました。

この間、手動式のありふれたアンテナチューナー(DAIWA CL-64)を使っていましたが、
古い製品のためWARCバンドのポジションがなく、SWRメーターもなく、
耐電力も200WPEPだったため、使い勝手は決して良くありませんでした。
特に10/18/24MHzに出る時は、前後のバンドに切り替えてみて
VCの調整範囲に入るようにトライする必要がありました。
(バンドスイッチとVCの目盛りが落書きだらけになりました･･･Hi)

そこで、何か適当なものはないか探していたところ、
以前から気になっていた標記の機種の中古品が手頃な価格で
売りに出ていたので、今回この機会に導入することにしました。

この機種は、バンドスイッチがありません。(コイルにバンド別のタップが出ていない)
その代りに、”ローラーインダクタ”という、従来のタップに相当する接点をローラーに
置き換えることで、コイルのLを連続可変できる機構になっています。
この”ローラーインダクタ”の機構に興味があったので、早速ケースを開けて中を覗いてみました。

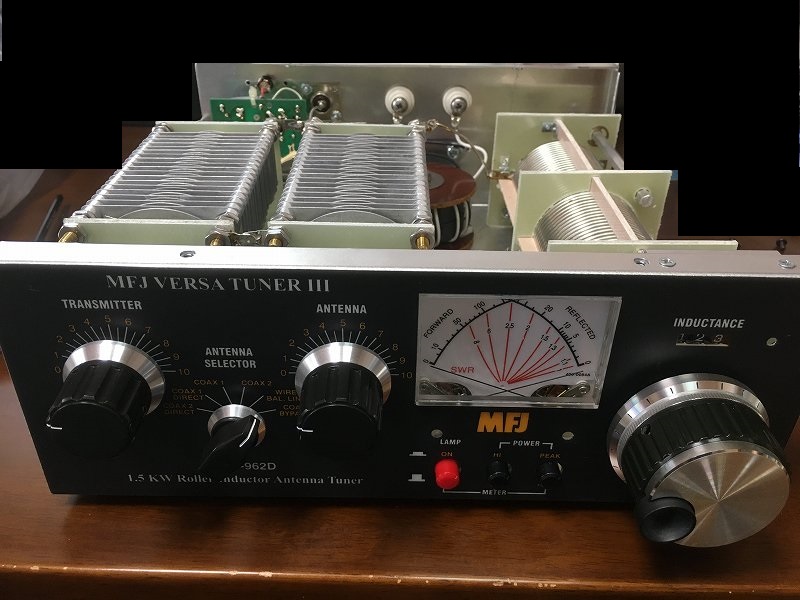

ケースを開けてみたところ


右側から見たところ


ローラーインダクタ。ローラーがコイル内側から回転します。


VCもギャップが広くて耐圧がありそう

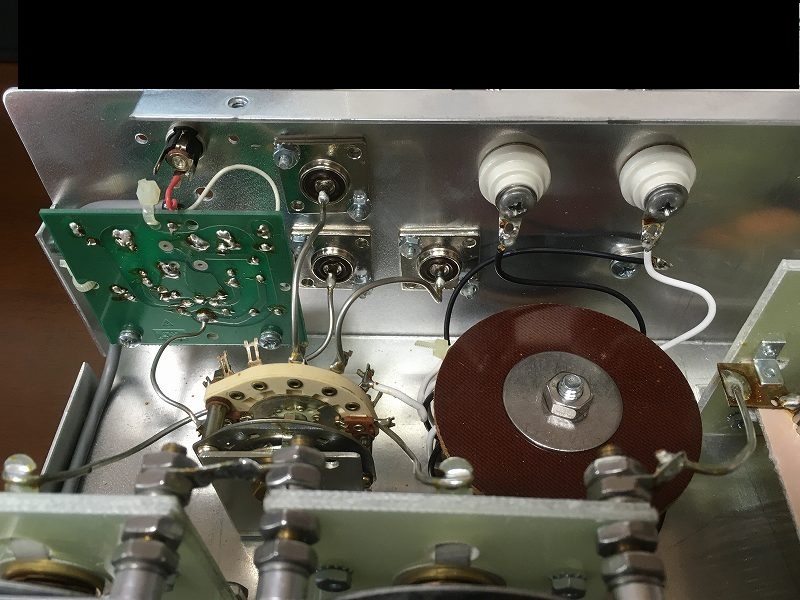

平行フィーダー用のバランが見えます

第1印象としては、
・ローラーインダクタの機構に感激しました。これはメカがきちんとした設計になっているから出来る技であって、自作はとても無理です。あわよくば真似しようとしても精度がないと接触不良で使い物になりません。
・２つのバリコンは大型で羽根のギャップが広く、ハイパワーでも信頼性がありそうです。
・平行フィーダー専用の外部端子があり、この入力は１：１の大型バランで内部に接続されますので、私のように平行フィーダを多用する局にとっては嬉しい限りです。外部端子もしっかりとした碍子で安心感があります。
・クロスニードルのメーターは一般的なものですが、私にとってはこの手のメーターを使うのは久しぶりなので楽しみです。

一方不満な点としては
・ローラーインダクタの回転軸のギアがしょぼい。バックラッシュも少しあります。もうちょっと剛性のあるものにして欲しいです。
・ローラーインダクタのダイヤルつまみは、大きさは十分ですが、早送りのツバは回すのに苦労します。昔の八重洲のFT-401のようにノブ式にしてほしいです。(因みに上位機種のMFJ-989Dでは最初からノブ式になっている)
・ダイヤルカウンターの目盛をもう少し細かくしてほしい。カウンター目盛り1に対してコイルのローラー位置の変化量が大きいので。

とまぁこんな感じですが、慣れればたぶん使い勝手も良くなるでしょう。今後が楽しみです。

この機種は電気的には、シンプルなC-L-CのT型アンテナチューナーです。
普通に見かけるのはLが固定(タップ切り替え式)でCを可変するタイプですが、
この機種ではLもCも全部可変になっています。
それだけ目的に合った細かなチューニングが可能ということですが、反面、
調整箇所が3か所もあるので、手順を理解しないと何がなんだか分からなくなる
事も想定されます。玄人向きのチューナーと言っても良いでしょう。

また、取説のちょうど半分あたりのページに、次の記述があります。
Note:
The MFJ Air Core™ Roller Inductor is designed with an exclusive Self-Resonance Killer™ that
keeps potentially damaging self-resonances away from your operating frequency. This feature is
switched in and out of the circuit with a built-in switch in the roller. Therefore, as you turn the
roller up and down, you may feel a bump. This is normal and you should not be alarmed.
（Google和訳）
「MFJ Air Core™ ローラー インダクターは、独自の Self-Resonance Killer™ を使用して設計されています。 損傷を与える可能性のある自己共振を動作周波数から遠ざけます。 この機能は ローラーに内蔵されたスイッチで回路の出入りを切り替えます。 したがって、回すと、 ローラーを上下に動かすと、衝撃を感じることがあります。 これは正常なことであり、心配する必要はありません。」

最初読んだだけではこれが何の事なのか意味不明だったのですが、中身を開けてみてすぐに分かりました。

コイルの中間にGNDへのバイパス用ヒンジがあり、ローラーがここを通過すると、ヒンジのカムが上下します。この時に軽い衝撃を感じます。
ローラーが左側(L小)ではヒンジがコイルに接触(SW ON動作)、
ローラーが右側(L大)ではヒンジがコイルから離れる(SW OFF動作)という仕掛けです

今後、実践で使用してみて、色々感じたことなどを記事にしたいと思います。
