今年も夏本番の季節がやってきました。
が、８月に入って連日の猛暑・・・いやー参りました。気温35℃では外に出る気になれません。
おまけに、FDコンテストの日は、当地では台風の影響で雨風強く移動も出来ず。
仕方なく、固定でHFでのプチ参加となりました。

ということで、８月に入っても相変わらずHFの運用を続けているわけですが、
このところ、ウチのZS6BKWはハイバンドで一向に調子が上がらず、ローバンドでも
段々と限界が見えてくるようになりました。それは、
・3.5MHzでは、南米とはQSOできるが、ヨーロッパはかすりもしない！
・1.9MHzでは、国内QSOでも力不足を感じる（特にSSB）
今のところ、100Wでの運用なので、これを200WにQROすれば少しはジレンマが
解消するのかもしれませんが、それよりもANTで試してみたい事が沢山あります。
そんなわけで、今回、ZS6BKWは少しお休みさせて、他のANTの実験を行いました。

---

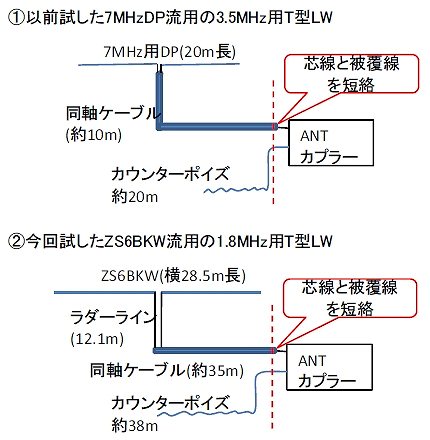

＜実験１＞ZS6BKW流用の1.8MHz用T型LW



これは、上の画像を見て頂ければ一目瞭然だと思います。

①は数年前に試したもので、7MHzのDPをそのまま一切手を加えずに、DPの
エレメント(片側10m)と給電ケーブル(10m)を一体化して、T型のLWと見立てた
ものです。アース側はλ/4のカウンターポイズとしています。
このANTは、こんな簡単な構造でも国内QSOには十分通用しました。

②は今回試したもので、①と同様にZS6BKWはそのまま一切手を加えずに、
ZS6BKWの横エレメント(片側14.25m)とラダーライン(12.1m)と給電ケーブル
(35m)を一体化して、T型のLWと見立てたものです。合計の長さがλ/4より
遥かに長いのですが、一応ANTカプラーの整合範囲内でしたのでOKとします。
アース側はλ/4のカウンターポイズとしています。

さて結果は、、、
・ノイズレベルが高い（常時S9+）→SSBではキツイ。FT8なら問題なし
・飛びの方も期待したほどには向上していない。
・SWRはANTカプラーの出口ですんなり下がるので、RIGへの負担は軽い。
となり、ZS6BKWに比べて良い点はSWRだけになってしまいました。
ちなみに同軸ケーブル終端の短絡をやめて元のZS6BKWの姿に戻すと、
ノイズレベルはS4に減り、S5のSSBの局もちゃんと聞きとれました。
やはり耳の良さは重要ですね。

---

＜実験２＞ZS6BKW流用の42m長逆L型LW



実験１の結果を踏まえて、ZS6BKWを丸ごと流用するのはボツにして、
ZS6BKWの片側のエレメントだけを延長して長いロングワイヤー(全長約42m)
としたものを実験してみました。ワイヤーの先端は地上高6mです。
全体のスタイルとしては、逆L型のロングワイヤーとなり、給電部のマッチングは
ATU(AH-3)を用い、アースは以前使っていたカウンターポイズに30mのワイヤーを
パラレルにして、低い周波数の効率を上げるようにしました。
この場合、ZS6BKWのもう片方のエレメントは不要になるので、未接続とします。

南東方向にワイヤを展開した理由は、過去の数々のロングワイヤーの実験結果から、
「波長に比べて低い高さに設置したλ/4の逆L型のLWは、ワイヤーの展開方向とは
逆の方向に指向性が出る」ことに由ります。つまり、今回の目論見は、1.8MHzや
3.5MHzでの北西方向の飛びを期待してのことです。

全体を42mにしたのは、3.5MHzのλ/2を意識したためです。
1.8MHzでλ/4以上、3.5MHzでλ/2、7MHzで1λ、ここまでが期待の範囲です。
10MHz以上のバンドは全く期待していませんでした。

あと、ロングワイヤーなどこの手の接地タイプのANTは、家電ノイズの影響を
受けやすいので、”おまじない”としてワイヤーの先端に直径15cmの小ループを
接続しました。（1.8MHzでのノイズ軽減対策用です）

さて、今度の結果はどうでしょうか、、、
ローバンド：
・1.8MHz・・・国内の西方面に対しては良好。北方面はやや弱くなった感じ。
　海外はASロシアとJD1とQSO。pskpeporterではVKにも-15dbで飛んでいる様子。
　心配していたノイズレベルはS6で、SSBでもQRK5でQSOできる。
・3.5MHz・・・サイド方向の南米方面は弱くなったので、一応ビームは効いている感じ。
　ヨーロッパはまだ期待したほどには入感していない。
・7MHz・・・北米にもヨーロッパにもZS6BKW並みには飛ぶ。指向性は感じない。
ミドルバンド：
・10MHz・・・ZS6BKWでは使用不可のバンドだったので比較はできないが、
　北米にもヨーロッパにもそれなりに飛んでいる。NEWエンティティが増えて7MHzと
　拮抗するようになった。
・14MHz・・・まだ試していない
・18MHz・・・なぜかヨーロッパに良く飛んでいる。すごいぞLW！
ハイバンド：
・21MHz・・・近隣の国はQSOに問題なし。
・24MHz・・・まだ試していない
・28MHz・・・近隣の国はQSOに問題なし。ZS6BKWより良い。

全体的な感想としては、期待したローバンドの感触はまだ何とも言えないですが、
全く期待していなかった10MHz以上で意外にも好成績となっています。
これからしばらく様子見をしてみようと思います。
