先日の記事で、DK-210のリレーキーイング＆セミブレークイン化をご紹介しましたが、
このキーヤーは大きいため、山に移動するスタイルで使うにはちょっと大げさ過ぎます。

そこで、フィールドで使えるエレキーとして、以前移動運用で使っていた
CalKeyer (キャリブレーション)が手持ちにありましたので、今回はこのキーヤーを
リレーキーイング＆セミブレークイン化することを考えてみます。

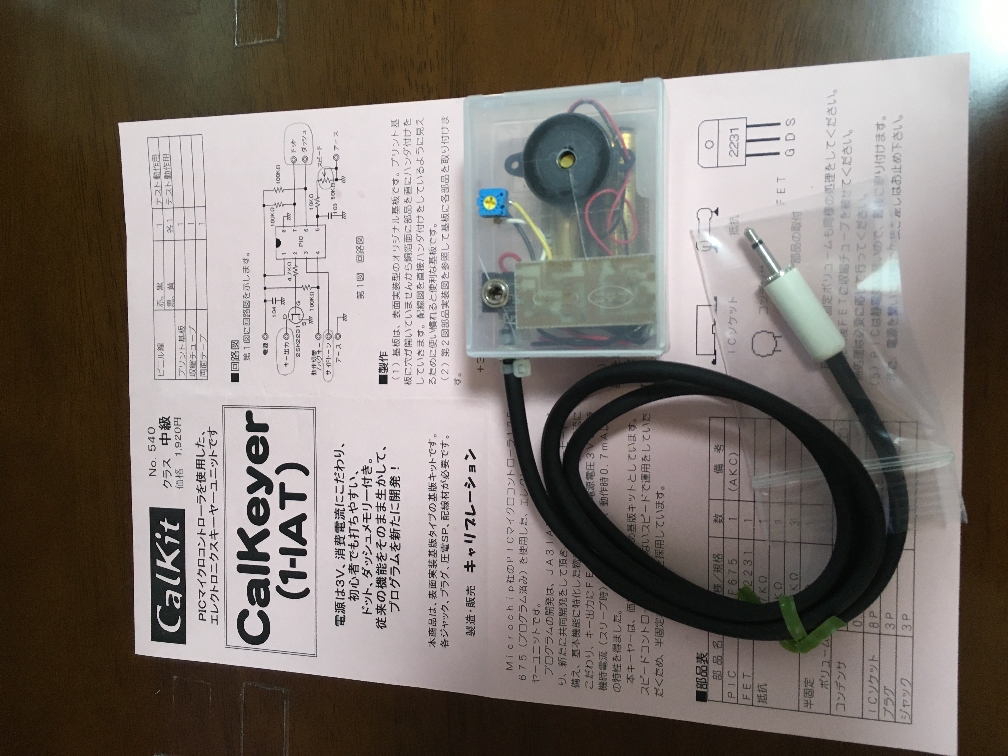

キャリブレーションからキットで販売されていたCalKeyer。
現在はバージョンUP版が発売されているようです。

前回のDK-210とは違って、このキーヤーは省電力設計になっているため
キー出力にリレーをドライブする能力はありません。
ですので、今回製作する物は、リレーキーイングの為のドライブ回路を追加します。
また、外付けの汎用アダプタ型としましたので、Calkeyerに限らず様々なエレキーに使えます。

＜製作：#1＞
リレーは、手持ち部品の都合で9V用の物となりましたが、
Calkeyerと一緒に使うのであれば、5V用のリレーが良いと思います。
回路図は下図の通りです。
（回路図は後日UPします）

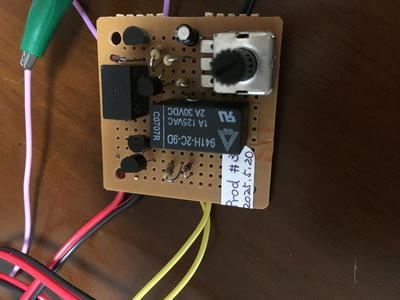

基板も手持ちの一番小さいサイズで間に合いました。

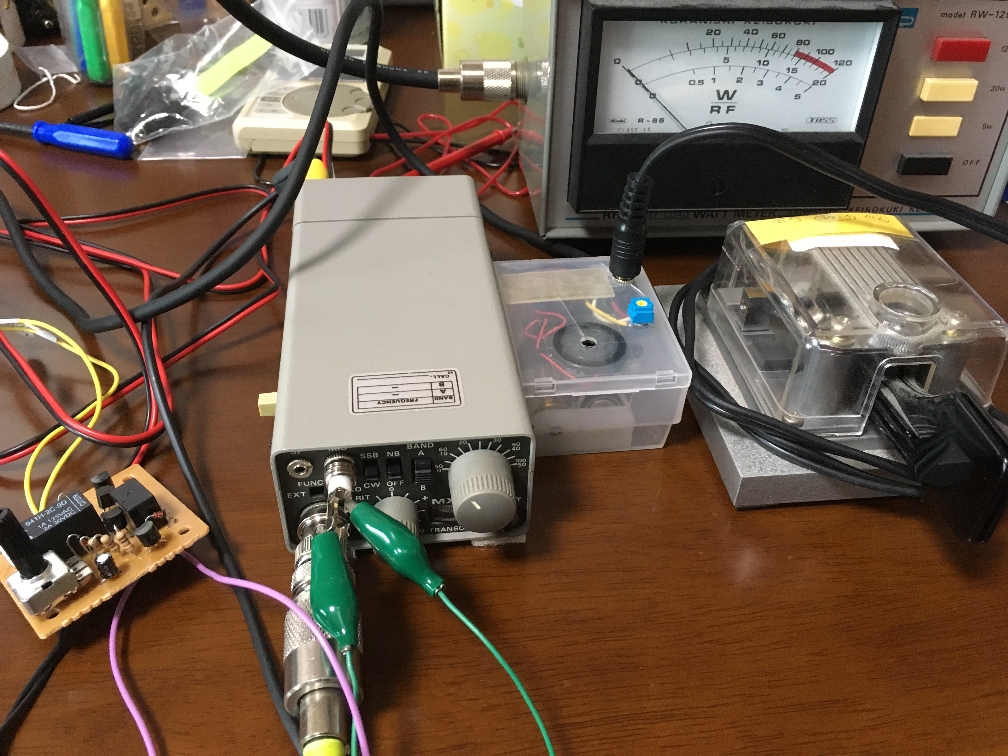

一昔前のHFハンディ機、ミズホ通信の”ピコ15”に繋いでテスト。



テストの結果、動作自体は上手く行きましたが、キーダウン時に185mAの電流が
流れるため、006P乾電池(9V)だとちょっと心細いところです。
そこで次のステップとして、これを消費電流を抑えるように設計変更します。

＜製作：#2＞
#1では、一般的な汎用リレーを用いましたが、#2では「リードリレー」を
試してみます。
リードリレーは、接点機構にリードスイッチを用いていることに由来し、
メカニカルリレーに比べ、接点の塵埃や有機ガス等の外部影響を受けにくく、
接点寿命が長い(1億回以上)、接点動作時間が短い(1ms以内)、
動作電流が少ない(10mA程度)などの利点があります。
但し接点耐電力が高い物は高価なので、一般的に入手できるものは小信号用です。
今回使用したリードリレーは、秋月電子で購入した「SS1A05」という5Vの物で、
5個で￥280(購入当時)と安価です。

では早速製作してみましょう。
#1からの変更点は、単にリレーを替えただけで、他の部品や定数は#1のままです。
今回は実験の都合で1枚基板とせず、リレーキーイング用とセミブレークイン用に
分けて別々の基板に組みました。

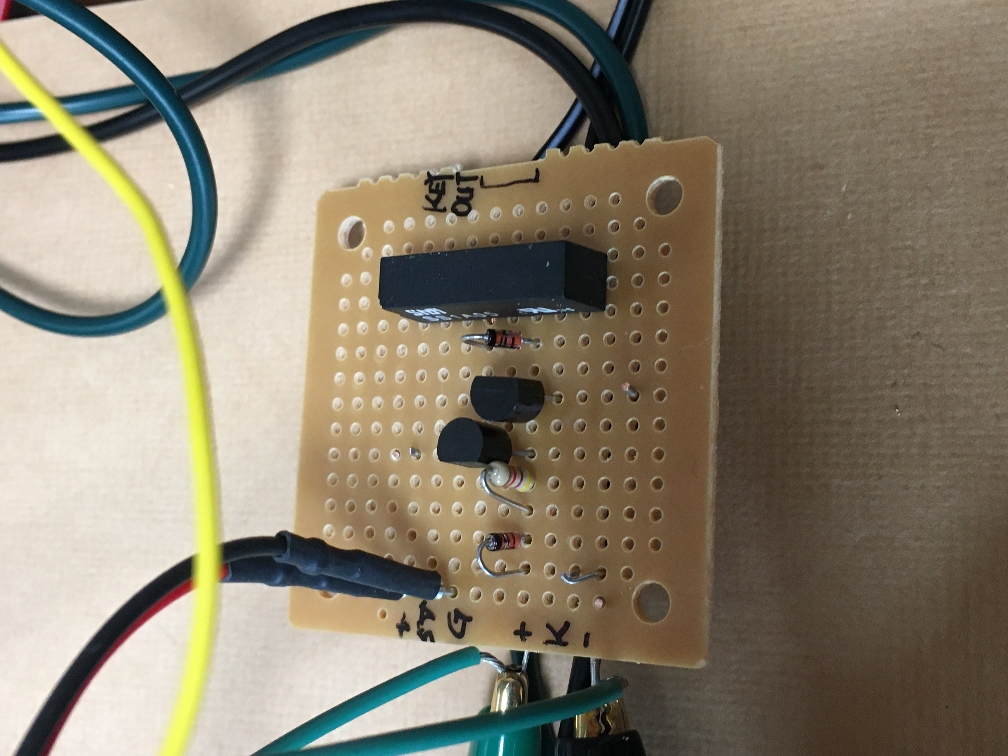

リレーキーイング部。黒色の長い部品がリードリレー

セミプレークイン部。黒色の長い部品がリードリレー

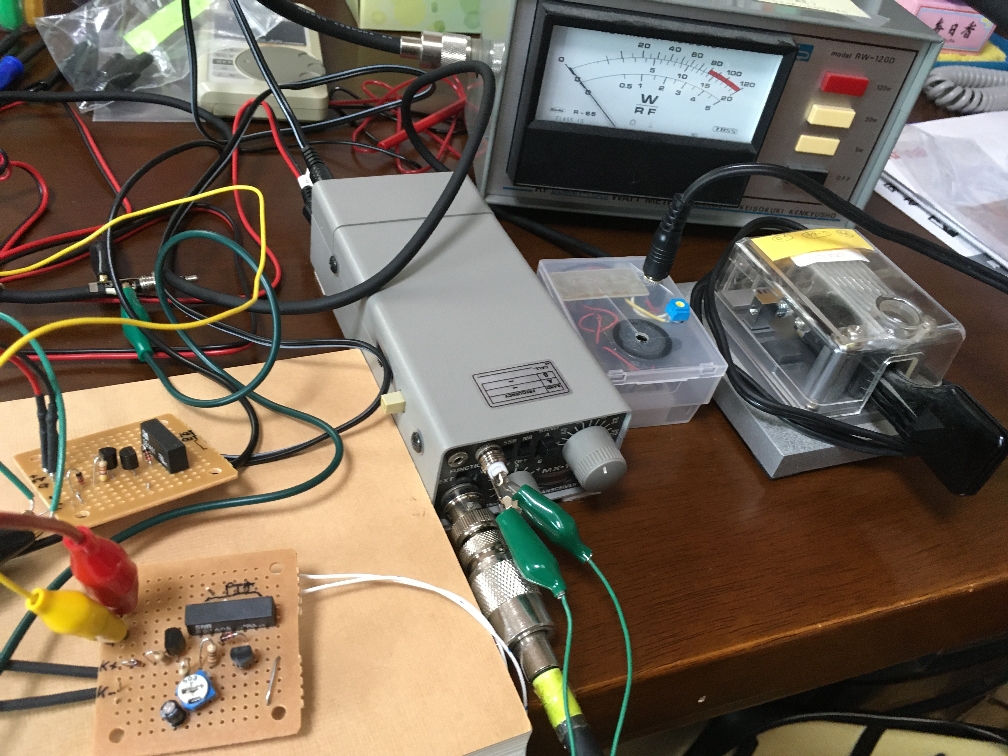

再びピコ15に繋いでテスト。いい感じです

テストの結果、全体の消費電流は20mAになり、省電力化に成功しました。
電源が5Vなので006P乾電池からレギュレータで5Vに降圧する必要が
ありますが、100mA未満なので3端子レギュレータは78L05で十分です。
これであれば、電池の消耗を気にせずに運用ができます。
ピコ15に繋いで、リレーキーイングもセミブレークインも快調に動作し、
これでいちいち”スタンバイSWを押してからキーを叩く”操作から解放され、
イージーなCW運用が可能になりました。
