第142話：ANTアナライザーを修理

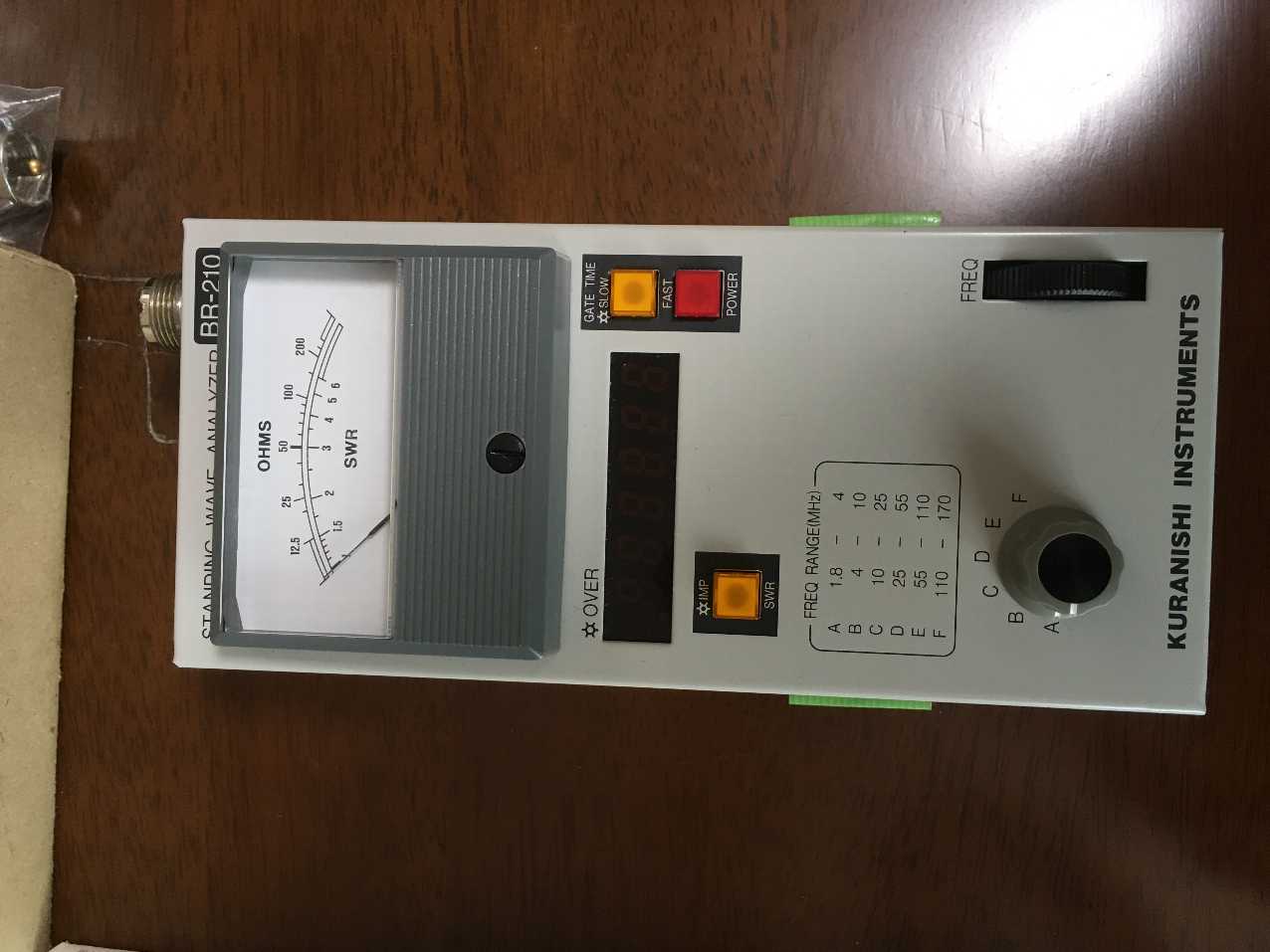

私が普段愛用しているANTアナライザー、
クラニシ製のBR-210が、最近、ご機嫌斜めで
SWRがピーンと無限大に跳ね上がってしまうことが多くなりました。
現象から見て、単なる接触不良の可能性が大なのですが、

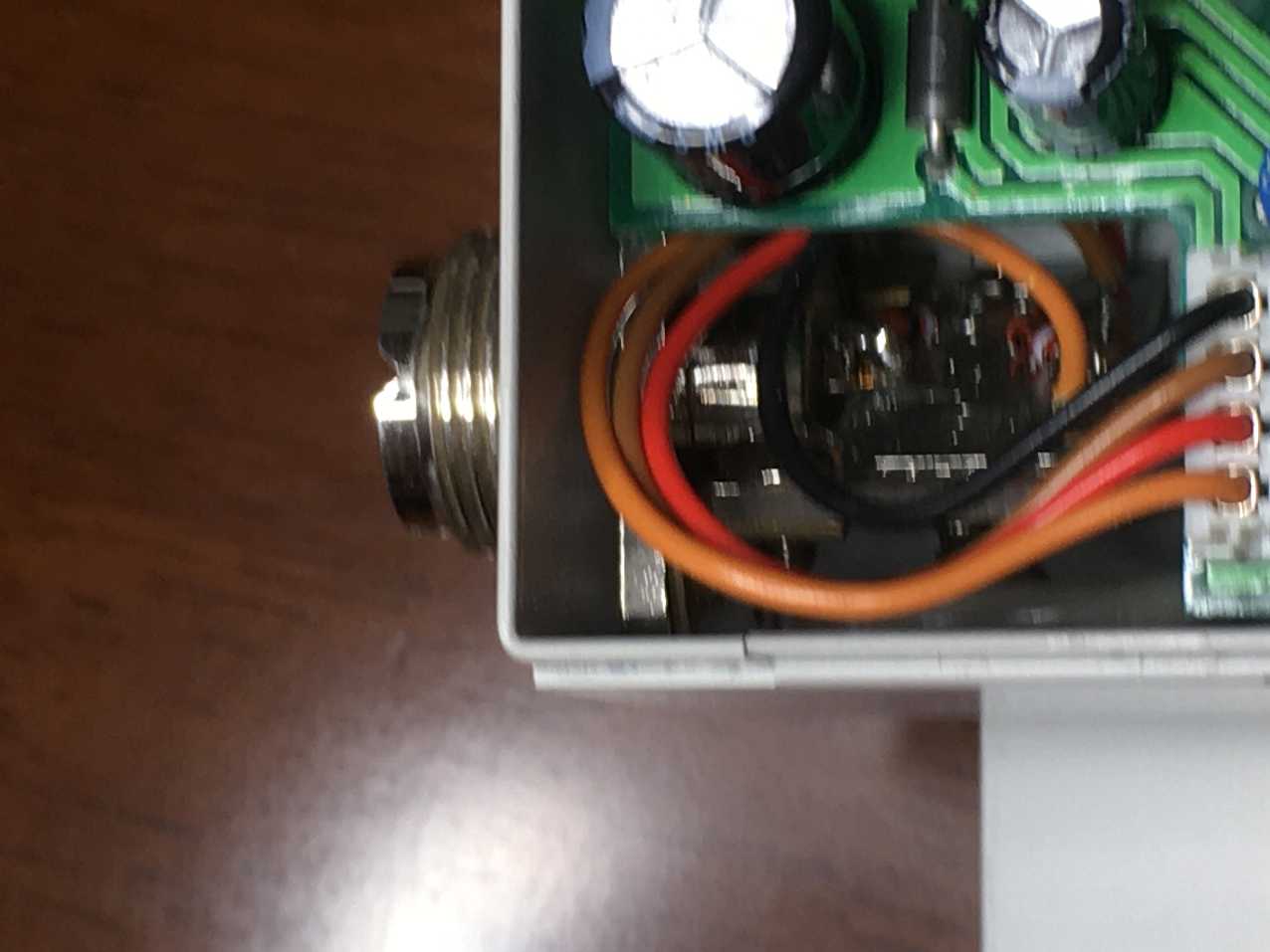

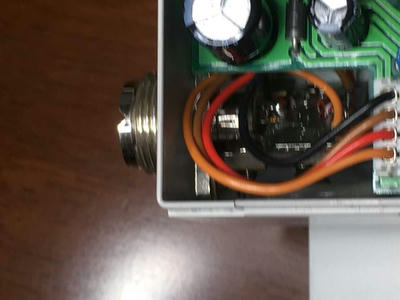

中を開けてみたところ、問題の箇所を半田づけするには
基板を1枚外す必要があるのと、コテが入りにくい場所なので、
我慢して騙し騙し使ってきましたが、ついにSWR無限大の状態から
復帰しなくなってしまいました。
そこで仕方なく、重い腰を上げて修理することにしました。

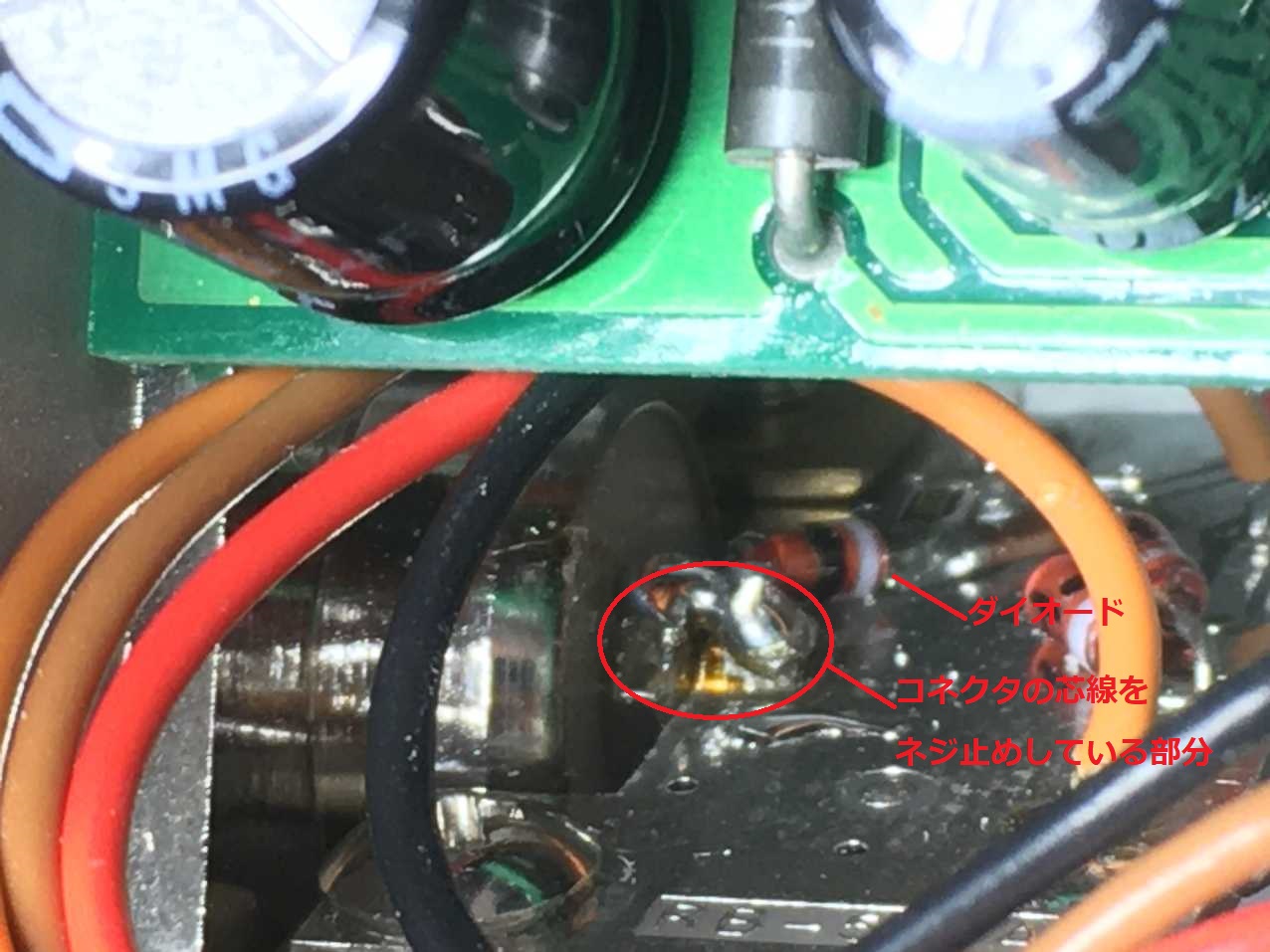

途中経過の画像は省略しますが、最初ANTコネクタの芯線に繋がっているダイオードが
点接触しているように見えたのでここを再ハンダしたのですが症状は変わらず。
結局コネクタの芯線自体にうまくハンダが乗っていないことが原因でした。
しかしコネクタ基板を外すにはメーターと下の基板も全部取り外さなければならず、
かなりの手間なので、芯線をネジ止めしている部分とダイオードを半田ブリッジさせて一件落着。
この状態で付属のダミーロードを繋いで一番低い周波数から
一番高い周波数までSWR1.0を確認して終了、現役復帰を果たしました。

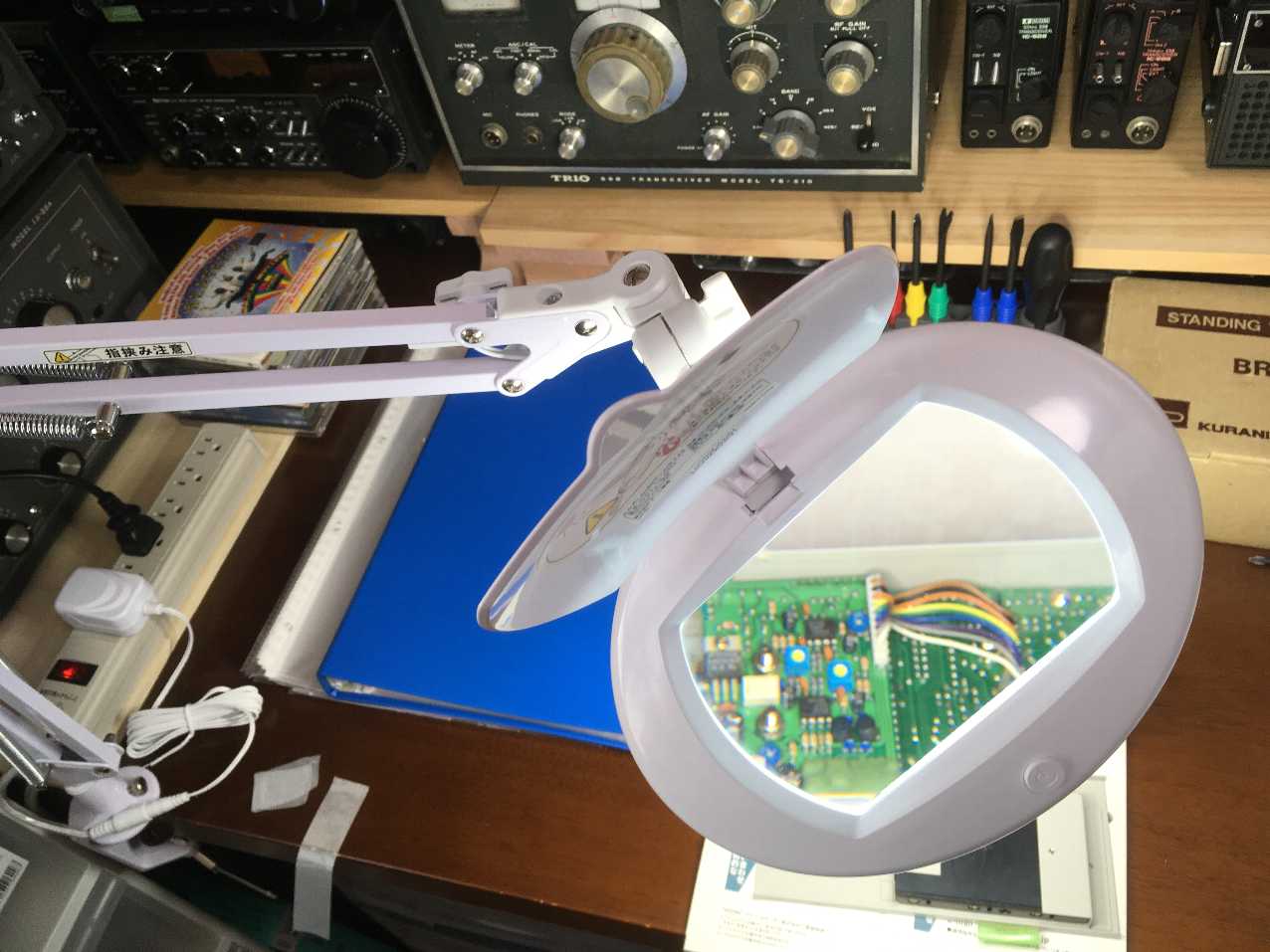

で、今回の修理でお役に立ったのが、コレ

拡大レンズ付きLEDＺライトというものです。
前々から欲しいなと思っていたのですが、先日、近所のホームセンターで
売っていたので、実物を見て即決して買ってしまいました。
私にとっては細かい作業をするのに必須のアイテムです。
