第32話：ちょこっと1.2GのANT比較実験
今年のFDコンテストは、1200MHzで出てみようとANTの準備をしていたのですが、
あいにくの悪天候で移動することが叶いませんでしたので、コンテスト後の晴天の
日に、以前からやってみたかったANTの比較実験を行うことにしました。
↓①は移動メインで使っているクリエート社の18EL-Yagi (ブーム長約1m)
↓②は以前比較実験した某社の23EL-Loop (ブーム長約2m)
すでにメーカーは存在しません。
↓③は某局から拝借中の22EL-TwinLoop (ブーム長約1m)
とても丁寧に作られています。
テスト方法は、これらのANTに1.2GのRIG(IC-9700)を接続し、離れた場所に
設置した簡易SG(ノイズジェネレータ)から出される微弱電波を受信して、
RIGのSメータの読みで性能を比較しようというものです。
ANTの設置場所と高さは同じ条件で揃え、ANTマストには非金属のポールを用い、
簡易SGからのシグナルが最も強くなる方向(フロント)にANTを回し、その時の
RIGのSメータを読みます。
まず、①と②の比較は昨年すでに行いましたがデータが残っていませんので、
結果のみを記すと、②の方がブームが2倍も長いにもかかわらず、①の勝利でした。
そこで、今回は①と③の比較実験を行いました。
写真のANTの角度が違うように見えますが、実際には同じ方向を向いています。
ANTの前方20m離れた所の車の上に、↓の簡易SGが置いてあります。
簡易SGの高さとANTの高さはほぼ同じです。
結果は・・・

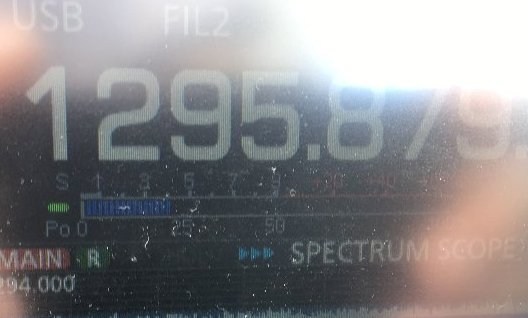

↓①
↓③
これだけの差が出ました。驚きです。
同じブーム長でも、③の方が見た目も豪華でいかにも飛びそうに見えるのですが、
今回の実験では18ELの勝ちとなりました。
メーカー公表値のフロントゲイン19dBiは本物だと実感しました。
あいにくの悪天候で移動することが叶いませんでしたので、コンテスト後の晴天の
日に、以前からやってみたかったANTの比較実験を行うことにしました。
↓①は移動メインで使っているクリエート社の18EL-Yagi (ブーム長約1m)
↓②は以前比較実験した某社の23EL-Loop (ブーム長約2m)
すでにメーカーは存在しません。
↓③は某局から拝借中の22EL-TwinLoop (ブーム長約1m)
とても丁寧に作られています。
テスト方法は、これらのANTに1.2GのRIG(IC-9700)を接続し、離れた場所に
設置した簡易SG(ノイズジェネレータ)から出される微弱電波を受信して、
RIGのSメータの読みで性能を比較しようというものです。
ANTの設置場所と高さは同じ条件で揃え、ANTマストには非金属のポールを用い、
簡易SGからのシグナルが最も強くなる方向(フロント)にANTを回し、その時の
RIGのSメータを読みます。
まず、①と②の比較は昨年すでに行いましたがデータが残っていませんので、
結果のみを記すと、②の方がブームが2倍も長いにもかかわらず、①の勝利でした。
そこで、今回は①と③の比較実験を行いました。
写真のANTの角度が違うように見えますが、実際には同じ方向を向いています。
ANTの前方20m離れた所の車の上に、↓の簡易SGが置いてあります。
簡易SGの高さとANTの高さはほぼ同じです。
結果は・・・
↓①
↓③
これだけの差が出ました。驚きです。
同じブーム長でも、③の方が見た目も豪華でいかにも飛びそうに見えるのですが、
今回の実験では18ELの勝ちとなりました。
メーカー公表値のフロントゲイン19dBiは本物だと実感しました。
