前回「その２」の記事で、例の朝の7MHzの奇怪な現象が何となく推理できたのですが、
これを証明するためには実際にANTを張り替えて効果を確かめる必要があります。

そこで2024年の2月、思い切ってデルタループを改造することにしました。

改造の要点は次の通りです。
（１）ワイヤの張る方向を変えて、ループ面のビームがEU～AFに向くようにする
（２）給電点の位置を変えて、ループ上辺の高い位置に電流腹が来るようにする
　　（従来は電流腹が斜めのワイヤで低い位置だった）
（３）新たに入手した11mのグラスファイバーポール(W-GR-1000H＋α)を活用して、
　　ループ上辺が一番高くかつ平行になるようにする

また、この改造による思惑は、次の通りです。
（１）ビーム方向が変わるので、EU、AF方面の飛びに期待したい（早朝のショートパス）
（２）以前に比べ電流腹の位置が少しマシになるので、打ち上げ角が低いDX向きになることを期待したい
（３）「その１」の記事で触れた奇怪な現象が緩和され、日の出前のDXの信号がゆっくり上昇する事を期待したい

改造後の実際の設置図を、下図に示します。（現在ワイヤが切れてしまい修復中の為写真はありません）


まずワイヤの張る方向を「西－東」から、「南西－北東」に変えました。
本当はもっと東寄りに張りたかったのですが、場所の都合で仕方ありません。
その分、給電点の位置をオフセットして、幾分EUの方向にビームが向くようにしました。

ループを正三角（△）から逆三角（▽）に変更しました。
また、給電点の位置を▽の一番下にしました。
このようにすることで、上側の電流腹は一番高い位置になり、主要な電波の発射部分が雑木を超えるようになります。（1λループの場合、電流腹は必ず2か所になり、給電点とその反対側になります）給電点の位置が低く雑木に遮られているので下半分の部分は全く期待できませんが、上半分はDP＋αの飛びが期待できそうです。
ポールの高さの関係で完全な▽にはならず、菱形に近い格好になりました。

ワイヤ全体は従来のをそのまま利用して、ループ下側の長さを調整して7.1MHzに同調するようにした結果、SWRは2.5になりました。
おそらく150Ω～200Ω前後だと思いますので、1:4のバランを入れるべきですが、現状はとりあえずMFJのチューナーでSWRを下げています。

改造後の設置図に、ビームパターンや電流腹の位置を重ねてみたのが次図です。

---

さて改造後の成果は、次のようになりました。

・深夜～早朝のEUとのQSO数が、格段に増えました。これまでは短時間に慌ただしくQSOしていた事もありますが、全体的に見える局が増えた感じがします。psk reporter の結果を見ても一目瞭然です。

・これまでは呼ぶ一方だったのが、CQを出すと西欧や中東から呼ばれるようになりました。
　これは以前では考えられなかったことで、中東の9K(クウェート)から呼ばれた時はビックリしました。以前では東欧ロシア以西の局は呼んでも中々取ってもらえなかったのですが、今度は向こうから呼んでもらえるので嬉しくなってしまいます。

・改造後の主なQSO実績は、7O2WX(イエメン)、PZ5RA(スリナム)、5X7O(ウガンダ)、EA8AJ(カナリー諸島)、V51WH(ナミビア)、9K2ES(クウェート)、P4/WE9V(アルバ)、ZD7CTO(セント・ヘレナ)、他EU多数です。

・反面、北米とVK/ZLには以前より弱くなったような感じがします。と言ってもWの西海岸やVKから＋のレポートが貰えなくなっただけで、ストレスは感じません。

・「その１」の記事で触れた、”日の出後の急峻な信号の上がり現象”は、無くなりました。改造は大正解でした！

後日、春になって7MHzのコンディションが一段落したので、別の場所に10MHzのデルタループを上げることを計画しました。

（次回、「その４」に続きます・・・）

[0回]

昨日の15mに続いて、本日は12mでN5J (ジャーヴィス島)とQSOできました。

昨日は信号がカスカスで、デコードするのがやっとだったのですが、
本日はさほど信号が弱くなかったので、初めてsuper-fox-modeの音を聞く事ができました！
なるほど、言われてみれば確かにスターウォーズのR2-D2の音ですね。
でも私にはクラフトワークの「電卓」のサウンドに聞こえました (古い？)

音声と同時に、WaterFall の画面もハッキリ見えました。
750Hzに見える”線”が基準周波数で、そこから～2000Hzくらいに分散して
見える点点(ドット)がスロットで、このドットが例の音声として聞こえる訳ですね。
これなら受信S/Nも良さそうだし、50Hz単位でスロットの数だけ連続キャリアで
送信するnormal fox modeよりもパワーが低下しない、というのも納得できます。

ただ基準周波数が750Hzと決まっているので、複数のDX-pedi局が同じ周波数で
運用するのは多分無理な話だと思います。あと80mバンドのように商業局の
QRMがある場合はうまくデコード出来るのか？と色々疑問はありますが、
将来はDXペディションでFT8の主流モードになる可能性は十分にあると思います。

[0回]

つい先ほど、N5Jと15mのFT8でQSOに成功しました。

Super-F/H mode との事で、WSJT-Xの新しいバージョンをインストールしたばかりで
このモードでの初めてのQSOでした。



それにしてもコンディション最悪で、めちゃめちゃ厳しかったです。
デコード出来たのはたったの数回。やっとこさ出来たって感じです。

皆さんの感想では受信音がR2-D2だとか。
でも-11dbでは音なんかしません。カスカスで煙のような信号です。

たぶん先週だったらもっと楽にQSOできたと思いますが、昨日今日は
磁気嵐の影響でHFハイバンドは東南アジア方面の近場しか聞こえません。

とりあえずNew WKDが１つ増えました。

[0回]

昨年末のVU4N (アンダマン諸島)とのQSOがLoTWにUPされました。




DXCC 195番目　アンダマン諸島　12m

信号が弱く、結構厳しかったのを記憶しています。

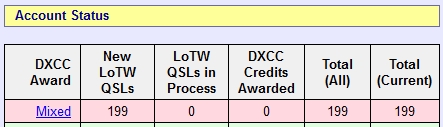

これでDXCC200まで、あと５つです！

[0回]

＜お詫び：タイトル訂正＞
当初、記事を前半／後半の2回に分けるつもりでしたが、文章が長くなりそうですので、
その１、その２、・・・にしました。

さて前回の続きです。

”こんな奇怪な現象がなぜ毎回のように起こるのか？”

悩んだ末に、試しにある日、別の場所に設置した21MHz用の垂直ANTで、早朝の7MHzをワッチしてみました。
すると、デルタループではまだ聞こえていないEUの局が、弱いながらもちゃんと受信出来るではないですか！
”そんなバカな” と、ANTをデルタループに切り替えると、やっぱり聞こえてきません。

私はこの時点で確信しました。
そうです。この奇怪な現象は、すべてデルタループの設置環境に起因していたのです。

ちなみに、この時の設置環境とは次図のようなものでした。


写真


簡単に説明しますと、庭の西側には高さ8mくらいの雑木が林立していて、
その手前に高さ12mのメインポール (ルーフタワーと金属ポールとグラスファイバー製のGPの残骸を組み合わせた物)があり、ここから垂直にワイヤーを降ろし、
また北側には倉庫にくくりつけた高さ4.5mのグラスファイバーポールがあり、先のメインポールとの間でデルタループを構成しています。給電点の高さは3mHです。
ワイヤーの展開方向はほぼ西－東ですので、本来はほぼ北－南のビームのはずです。(この先入観念が失敗だった)

私のこれまでの経験では、シングルのデルタループは８の字特性で、DPに比べてサイドが良く切れるビームパターンだと認識しておりましたが、
HFローバンドでこの図のような設置環境だと、給電点が低いので打ち上げ角が高くなり、「８の字特性もかなりブロードになるだろう、北－南ビームであれば、北米とヨーロッパはだいたいカバーできるのではないか」とタカをくくっていました。

しかし前回の記事でも書いた数々の奇怪な現象や、今回の垂直ANTの受信結果から考察すると、
実際のビームパターンはかなり偏っていると推察されます。
・打ち上げ角はおそらく高い
・垂直に降ろしたワイヤーが雑木林やルーフタワー(金属物)に近いので、これの影響を受けてビームが東寄りになり、EU方向から外れてしまっている
・さらに、この張り方だと電流腹の位置が斜めのワイヤの中央付近になり、せっかくの12mポールの高さが活かされていない

上記の推察が合っているとすると、例の”奇怪な現象”にもある程度説明がつきます。
つまり、日の出より前の時間は、EUから到来する電波の入射角が低くビームパターンから外れているので聞こえず、時間が経過してEUからの電波がデルタループのビームパターンにかかった途端に聞こえ出す、というものです。

これまでデルタループANTの設置については、ビームパターンや電流腹の位置についてはあまり深く意識して来ませんでしたが、後に述べるようにANTの性能を決定する上で重要なファクターだと言うことが分かりました。

先の設置図に、ビームパターンや電流腹の位置を重ねてみたのが次図です。
図では手前側にある4.5mポールが高く見えますが、実際には奥側にある12mポールとは7.5mの差があります。



（次回、「その３」に続きます・・・）
