「ヘンテナ」という名前のアンテナをご存じでしょうか？
1970年代に、FCZ研究所のJH1FCZ局が所属する相模クラブで、一人の中学生ハム局の考案から
開発が始まったアンテナと聞いています。

その後、ネーミングの怪しさから一般誌にはあまり紹介されませんでしたが、50MHzを中心に
アクティブな若いハム局からは支持されて、現在に至っています。

メーカー市販品は現在ありませんが、単純な構造で自作も簡単に出来ますので、今回ここで
取り上げてみたいと思います。
あわせて、このアンテナの変形である「フォークヘンテナ」もご紹介します。

---

■ヘンテナ（基本形）

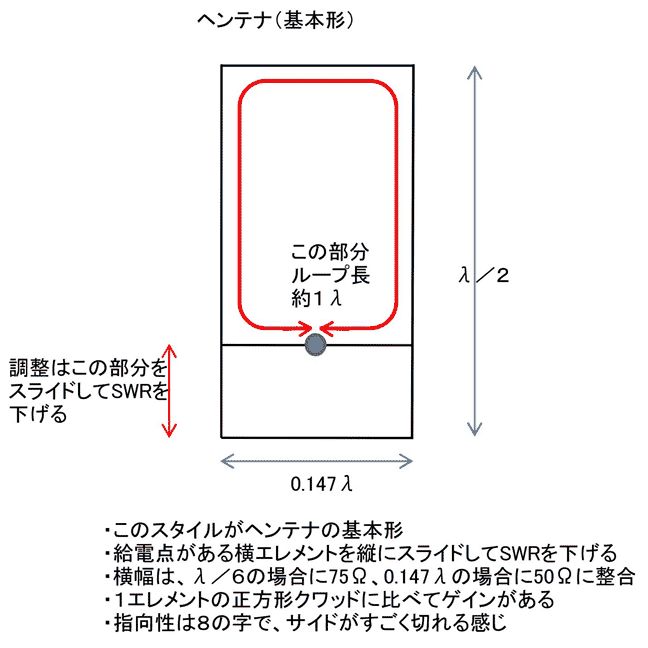

このアンテナの基本形は、次のような形をしています。


文献によると、最初は正方形のクワッドを上下２つにしたものを、SWRを下げるために
試行錯誤して変形したところ、この形に落ち着いたとのことです。

特徴的なのは、給電部のエレメントをスライドしてSWRを下げるやりかたです。
この方法がユニークなので、「変なアンテナ」→「ヘンテナ」という名称になったようです。

今では、このアンテナが、単体でDP比で数dbのゲインがあることが立証されています。
50MHzでは水平偏波で縦3mと、ちょっと大きめになりますが、スペース的に八木が上げる
のが難しいちょっとした移動などで重宝します。

給電点の同軸ケーブルとのマッチングは、1:1のバズーカーマッチが良く知られていますが、
私のズボラなやりかた（同軸ケーブルの直接給電）でも何ら問題なく使えます。

紹介記事などではしばしば横幅がλ/6と紹介されていますが、実際にはもう少し幅狭の0.147λで
設計すると、簡単に50ΩでSWRが下がります。

---

■フォークヘンテナ

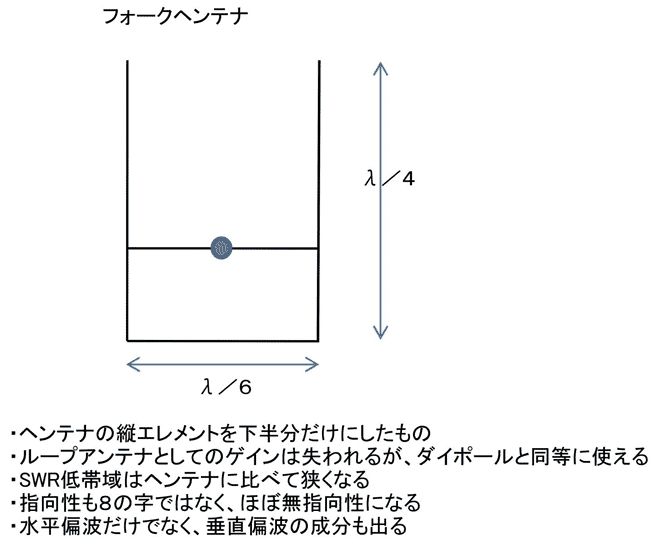

ヘンテナの縦エレメントを下半分だけにしたユニークなアンテナで、フォークのような形を
していることからネーミングになったようです。

ループアンテナとしてのゲインは失われますが、それでもダイポールと同等のゲインがあり、
８の字指向性もなくなりますので、八方美人のようなアンテナだと言われています。

50MHzでは横1m、縦1.5mですので、3mのダイポールよりずっとコンパクトになります。

---

■ベントフォークアンテナ

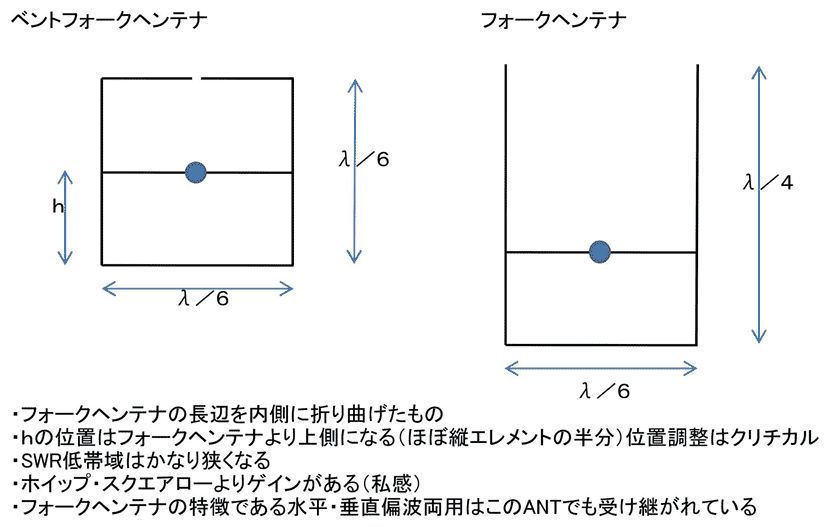

最後にご紹介するのは、小さいフォークヘンテナをさらに折り曲げて最小の大きさにした、
究極のコンパクトアンテナです。


大きさは、50Mhzで横1m×縦1m、スクエアローよりもちょっとだけ大きいだけのサイズです。
が、実感はスクエアローに比べてDPに近いゲインがあります。
144や430では製作しても実用性はないと考えますが、50MHz以下のバンドではコンパクトな
サイズでメリットがあると思います。

アパマンハムだった頃、ベランダにモービルホイップとこのアンテナを並べて比較したことが
ありますが、その差は歴然でした。

欠点は、SWRの整合範囲が狭く、調整がクリチカルな事ですが、これだけ小さいアンテナ
ですから、やむを得ないのかも知れません。
