私のお気に入りだった、

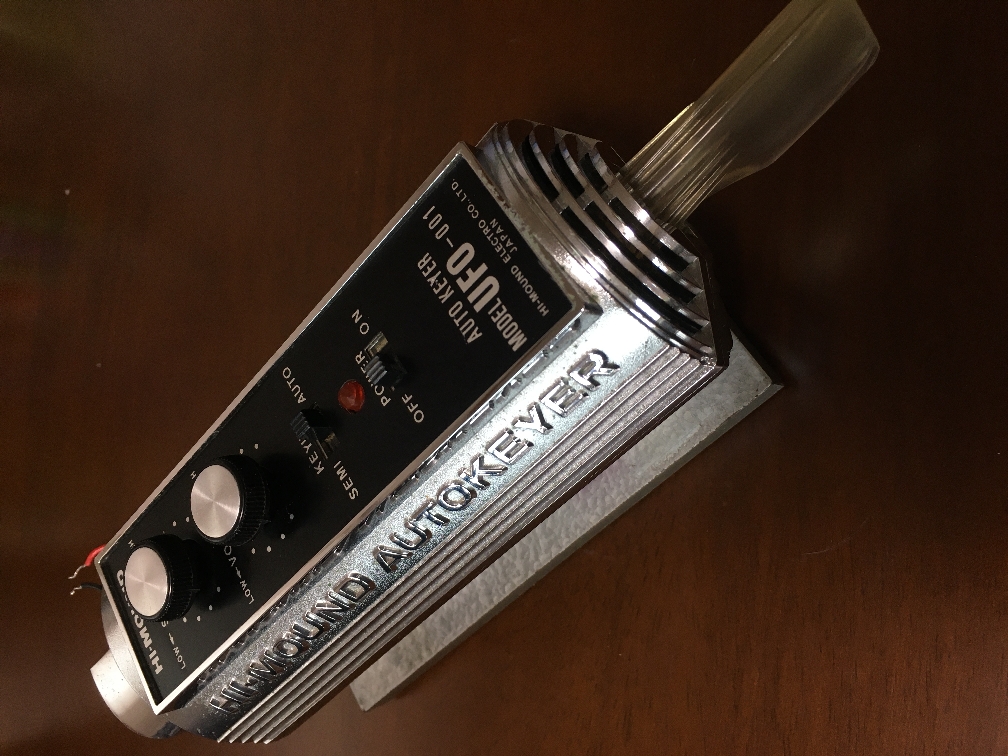

パドル一体型のエレキー(HI-MOUND UFO-001)
先日の記事でも触れましたが、
数年前から段々と調子が悪くなり、
デタラメな符号しか出なくなってしまったので、
その後はジャンク箱にお蔵入りのままになっておりました。



最近、別のエレキー(DAIWA DK-210)を入手して、
リレーキーイング方式に改造したのをきっかけに
あのUFO-001のカチカチ音が懐かしくなり、
何とか修復できないだろうかと、ネットで資料を漁りました。

回路図は見つかりませんでしたが、取説を見ると、
ACアダプタからのDC13.8Vを、内部のニッカド電池(4.8V)に
充電して、これをロジック回路の電源にしている様子で、
不調の原因はニッカド電池の劣化による電圧不足と判断、
早速開腹してみました。

ニッカド電池は金属ケースに収められていて、
ケースが硬く固定されていて、取り出せない状態。
仕方がないので、電池への結線をカットし、外部から直接
安定化したDC5Vを供給するようにしました。
通電してみたところ、
・長点は不安定ながら出るが、短点が全く出ない
　（出ることもあるがタイミングがデタラメ）
・POWER ON/OFF動作で酷いチャタリング
・SideToneの音が濁っている、VRも酷いガリ
と、接触不良も含めて色々ありそうです。

途中経過は省略しますが、短点に関しては配線が切れていて、
別の場所に接触していたのが原因、POWER ON/OFFと
SideToneに関しては、各々のSWとVRをリレークリーナーで
洗浄して、動作が安定するようになりました。
AVR基板の電解コンデンサも交換しましたが、こちらは
直接の原因ではなかったようです。

とりあえず、外部電源専用ですが、現役復帰を果たしました。
当面は移動運用する予定も無いので、固定で使ってみようと思います。

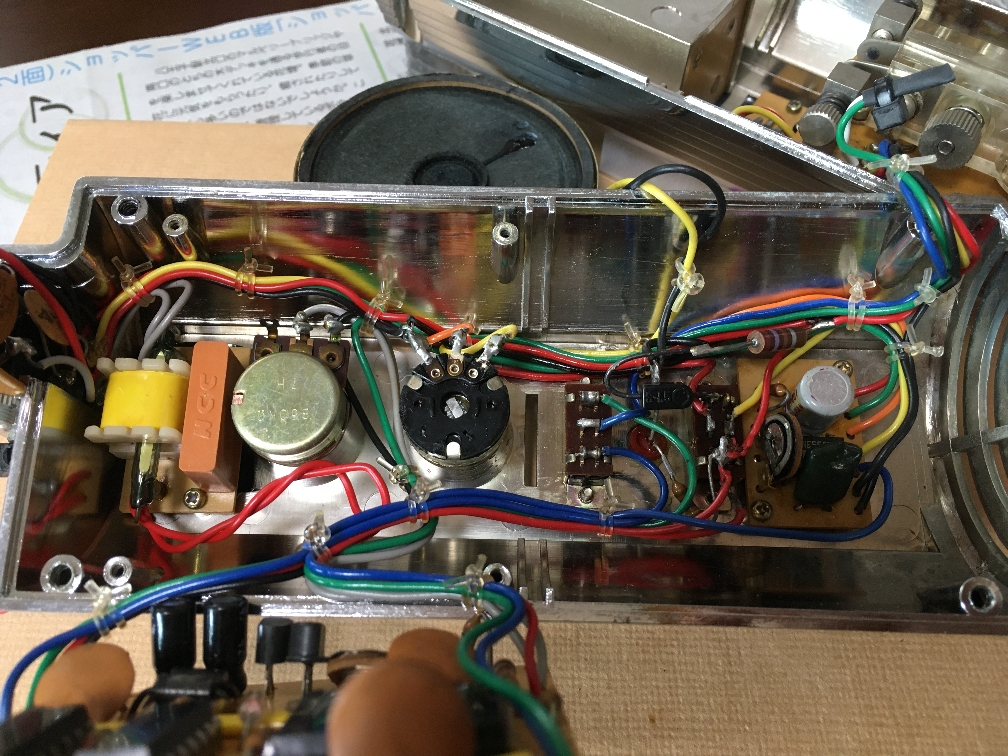

開腹したところ。一番左にあるのは高耐圧のリードリレー

見たことが無いタイプのリレーです

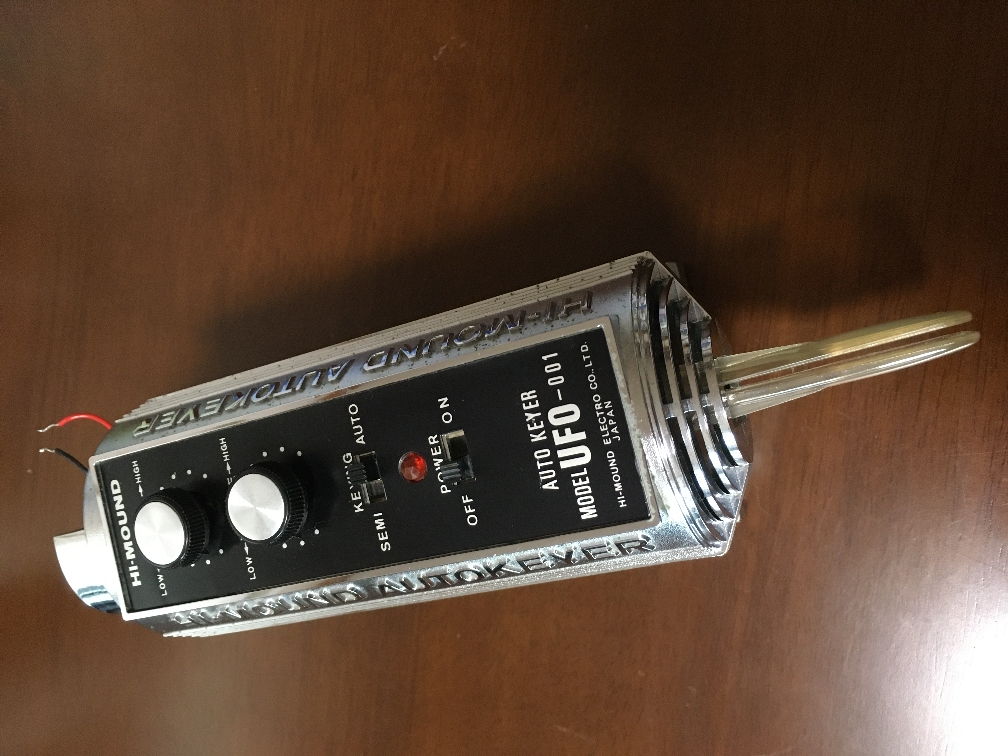

ハイモンドのパドル、この感触が大好きです
